用于閥門大內孔加工的珩磨工具
發布日期：2016-11-04 10:17:57 來源： www.yesebang10.com 點擊量：
閥在汽輪機運行中的重要性不言而喻，如何做到精準的尺寸加工、保證氣密性對機組效率影響很大，汽輪機組的效率及蒸汽的壓力與閥的精度是息息相關的，因此在一些閥門內孔的加工上，常規的鏜孔方法達不到尺寸精度的要求，尤其對粗糙度的要求，需要達到Ra0.6 μm精度等級，這就對加工工具及工藝方法提出了很高的要求。

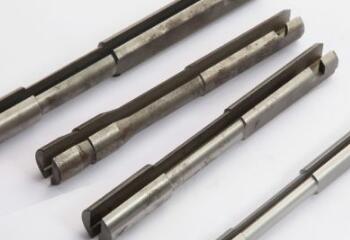

鑒于該點要求，工藝人員在核實了產品的尺寸特點及技術要求后，打算采用珩磨的方法進行加工，設計專門的珩磨工具。設計思路為將工件安裝在搖臂鉆工作臺臺面上，將珩磨工具連接在搖臂鉆上，通過搖臂鉆主軸的旋轉帶動珩磨工具的旋轉，珩磨工具上設計安裝油石及油石導向裝置，隨著珩磨主軸的上下移動來對進行過鏜加工的閥內孔進行珩磨加工。
通過該珩磨工具進行加工后，由于珩磨法加工的精確性，加工后的孔能夠很好地滿足閥門內孔的尺寸精度及粗糙度的要求。
